世平集団: 图控分析平台解决方案

方案说明

此图控分析平台解决方案是由物联网解决方案部门「Intel物联网解决方案聚合商」自行整合的方案。

物联网的发展快速，在钻研于闸道器及感测器对各种资料的收集以及应用的同时，你是否想过要以什么样的平台做资料的整合以及监控?? 在传统的工控管理平台上，固定的功能、繁琐的软体安装，以及功能和应用的弹性，往往都被供应商提供的内容所限制，所以在安装上所花的时间、人员的训练所消耗的时间成本以及未来在功能和扩充上所隐藏的各种隐藏成本，都是在初期规划上难以看见的。

而现在图控分析平台解决方案，是基于HTML5架构，不管在软体安装上或监控平台上都大大节省了时间和开发成本而与各种工控设备相关的沟通方式，也是采用以开放的协议为原则，达成与各种不同平台的连接上的通用性，不被特定品牌或供应商绑定，大大的增加了后续开发的弹性，也可能因此省下原先的庞大后续功能及扩充上的成本开销。

此方案的目标是为您提供最好的图控软体解决方案，让您能够建置节能系统、设备自动化系统及各式监控工程。“以简驭繁”的设计的核心原则，强调学习容易、功能强大及广泛的应用领域。

适用领域: 太阳能监控, 智慧大楼, 机房监控, 智慧农业, 工业控制, 系统整合

ITS图控管理平台有以下特点:
• 基于 HTML5 的图控核心: 100% 全 Web 架构 ，支援 Chrome 、 Firefox 、 IE Edge 、 Safari
• 完全自主开发: 提供专业快速的优质的在地服务
• 功能完整且操作容易: 能够有效减少人员训练的成本
• 灵活组建的系统规模: 系统规模可以由小至大一步步建置
• 串接各式软体系统: LINE 推播、摄影监视、对讲机、门禁、消防等系统

物联网方案应用

物联网方案规格

硬件:

• 处理器：Intel Core i3或更高
• 内存：4GB 或更多
• 储存空间：64GB 或更多
• 操作系统：Windows 10Pro/10 IoT/Server 2019

需俱备技能:

• 软件教育训练期短，能有效节省学习成本。
• 功能完整、应用广泛，能够应用在各种项目。
• 完全自主开发，能够配合开发各式项目需求。

以开放的协议为原则，不绑定特定硬体，支援下列常用Protocol:

• Modbus RTU/ASCII/TCP
• MQTT
• SNMP
• RTSP
• JSON RPC
• RESTFul
• SQL

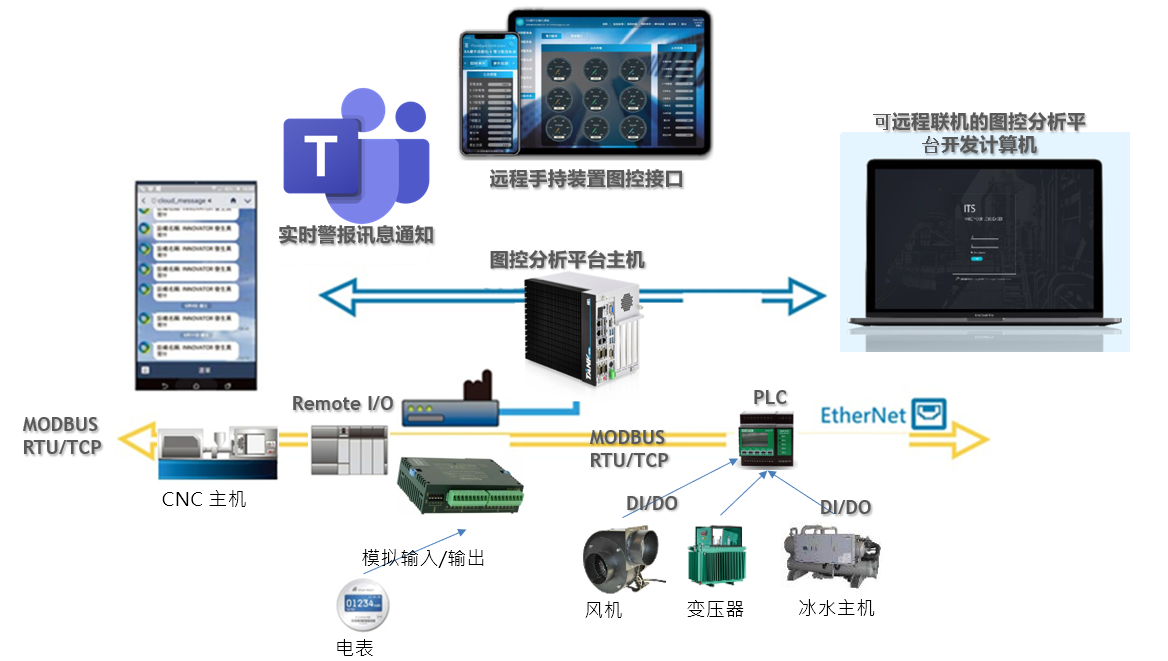

系统架构:

• 绿色软件设计：主程序、数据库、网页服务器及所有运行监系统所需的组件皆封装在同一个文件夹内，无需一般的安装步骤，解压缩主程序文件夹即可完成安装，压缩主程序数据即可将整个系统备份起来，能够降低备份、移植及管理项目的成本。
• 支援多国语系：内建英文及中文语系，修改设定值即可切换语系。
• 全网页式操作：基于HTML5技术开发，能够在Android、iOS、Linux及Windows的内建浏览器上设定点位、编辑图面及执行监控作业。
• 同时支持分布式及集中式的监控架构：监控程序能够以集中式架构主动轮询及下达设备控制命令，同时也能够采被动模式让设备透过IoT的MQTT协议将设备量测值送入监控程序，以及下达指令至设备端，设备无需公开的IP位置。

图面相关的功能规格

• 采用HTML5技术开发，打开浏览器可轻易达成远程设定点位、远程所见即所得的编辑监控图面及远程执行监控页，无需安装ActiveX、Applet及任何额外的浏览器外挂组件，支持多种的浏览器，包含：Chrome、IE edge、Firefox、Safari、Opera。
• 内建WYSIWYG的Web图面编辑器，打开浏览器即可在线实时编辑，编辑时不影响其他子系统的数据回报程序，操作者可自行设计或修改显示图像，并可直接在图上设定监控点或设备在图形上的位置。
• 图面编辑器支持多种内建组件，包含：图文组件、内嵌组件、仪表组件、条状图、折线图、圆饼图、历史曲线、进度条、表格及排程设定组件等。
• 提供JavascriptAPI以扩充图面之功能，能够让用户自定义客户命令，并在加载图面、点击图面组件时触发执行。
• 支持Python动态语言脚本，能够满足复杂的流程控制、客制化的报表输出、客制化的设备驱动而无需修改到核心组件。

事件相关的功能规格

• 当侦测到事件发生时能够以跳图、语音提示、加强图标及文件、发简讯、发Email及Line推播或连动外部警示设备的方式通知事件发生。
• 事件发生时能连动IP CAM拍照并使用Line推播传送到指定的人员谈话群组中。
• 每一个监测点位皆能设定6组的事件侦测条件及警报通讯方法。
• 支持事件警报触发提醒音效功能，拨放模式可设定为: 不要拨放、仅拨放一次、循环拨放等三种模式。
• 支持事件警报自动记录功能，可查询当前发生中警报及历史警报纪录。
• 支持事件潜伏时间功能，能够设定事件持续一段才发报警报。
• 每一个点位事件，皆有独立的群组通知功能，能够在事件触发、事件确认及事件复归时执行群组通知的功能。

通讯及点位相关规格

• 支持标准Modbus通讯协议，包含Modbus RTU、Modbus ASC、Modbus TCP以及Modbus RTU over TCP/IP。
• 支持SNMP通讯协议，包含v1及v2c版本，支持GET与SET命令。
• 支持MQTT通讯协议，包含v3.1及v3.1.1版本，支持点位输入、输出及定时备份的主题(Topic)。
• 支持通讯回路独立读取功能，每一通讯回路能够以独立的线程读取设备，最多能够同时读取4096组通讯回路。对于资源较少的监控主机也能够设定为使用1个线程轮询所有的设备。
• 支持开放的JSON-RPC整合接口，能够容易与其他信息系统平台整合，利于后续扩充及整合应用。
• 支持完整测试工具，包含设备联机监视器、点位监视器及事件监视器，易于确认设备通讯质量及测试监测点位状态，能够在不需要设计图面的情况下让工程单位直接测试设备的联机状态、点位的控制状态及事件连动逻辑等，能够协助项目更顺利完成。
• 支持URL API能够让外部的应用程序透过API的密钥及URL读取点位值及设定点位值。
• 支持JSONRPC-2.0的标准协议，能够让外部的应用程序透过标准协议与图控软件链接整合运转。

数据搜集与报表相关规格:

• 数据记录能够提供表格及图表式的查询方法，能够指定时间区间以调阅历史的数据记录，并能够导出CSV文件格式，以方便二级处理。
• 能够支持各品牌的开放式数据库，包含SQLite3、MySQL、MariaDB及PostgreSQL，能够依案场属性制定最佳效能的数据库系统。可记录的数据量及字段视数据库特性及主机能力而定，不受监控软件限制。
• 支持标准SQL语法及ODBC的标准连接接口，能够与各式支持开放标准接口的系统整合。
• 能够使用多种开源、开放的工具监控数据库的内容、修改数据库的组织结构及增减修改数据库中的数据数据，能够有利于MIS人员运用SQL的工具让图控程序与其它软件系统整合运转。
• 报表输出时能够自定义页首并在报表页尾自动计算统计信息，包含最大值、最小值、最大时间、最小时间及总计与平均值。
• 室内对讲机的防区警报能够连动卡片阅读机系统远程开门、能够连动DO输出、能够连动IP CAM拍照或播放影像串流。
• 室内对讲机、门禁刷卡设备及Modbus I/O设备皆能连动IP CAM拍照并传送通知，例如将照片传送到指定的Line群组。
• 室内对讲机系统及门禁刷卡系统皆能使用监控系统的事件通知机制，当侦测到上述的事件，能够透过监控系统提供的内建功能跳至对应的电子地图、语音播放、传送简讯、传送电子邮件及执行Line通知等。

设备连动相关规格

• 室内对讲机的防区警报能够连动卡片阅读机系统远程开门、能够连动DO输出、能够连动IP CAM拍照或播放影像串流。
• 室内对讲机、门禁刷卡设备及Modbus I/O设备皆能连动IP CAM拍照并传送通知，例如将照片传送到指定的Line群组。
• 监控系统能够接收门禁系统的事件，并能在图面上显示实时的刷卡信息，包含：最后刷卡的人员、卡号、时间及刷卡位置。
• 室内对讲机系统及门禁刷卡系统皆能使用监控系统的事件通知机制，当侦测到上述的事件，能够透过监控系统提供的内建功能跳至对应的电子地图、语音播放、传送简讯、传送电子邮件及执行Line通知等。
• 监控系统能够在图面上显示门禁系统的事件记录簿。

资安防护机制

• 能够依安全等级将系统配置为三种操作模式: 仅能由本机登入及操作系统、仅能由指定的区域网段登入及操作系统、能够开放给公开网络上的所有计算机登入及操作系统
• 登入系统失败时不会特别指出是账号错误或密码错误，以防止有心人士针对指定的账号不断尝试密码。
• 相同账号连续5次登入失败，系统将自动锁定该账号，并能够在监控图面上显示警告、传送警告通知并将登入者的来源IP记录在LOG档案中，管理人员能够实时得知系统被攻击，可将攻击来源端的IP位置加入系统防火墙的拒绝名单中。
• 能够设定管理员账号仅能由本机计算机登入系统，以防止有心人于本机计算机之外不断尝试管理员密码。
• 对于被锁定登入之使用者仅能透过本机计算机登入系统并解除锁定。
